Der Kaufguide für Nachtsichtgeräte

Der Markt für Nachtsichttechnik ist faszinierend, aber für Einsteiger und selbst für erfahrene Anwender oft unübersichtlich. Abkürzungen wie Gen 2, Gen 3, FOM, weisser Phosphor und unzählige Gehäuseoptionen machen die Entscheidung schwer. Zudem investiert man hier meist eine beträchtliche Summe Geld.

Um Fehlkäufe zu vermeiden, reicht es nicht, nur auf die Generation des Geräts zu schauen. Man muss die technischen Messwerte auf dem Datenblatt der Röhre verstehen und auch die Gehäusequalität bewerten können. Dieser Leitfaden schlüsselt alle relevanten Daten für dich auf.

Schritt 1: Welches Bauformkonzept passt zu dir?

Bevor du dich mit den Messwerten im Inneren befasst, musst du entscheiden, wie du das Gerät nutzen und tragen möchtest.

Monokular (Einäugig)

Ein Monokular wie das PVS 14 nutzt eine einzige Bildverstärkerröhre für ein Auge. Das andere Auge bleibt frei und behält seine natürliche, an die Dunkelheit angepasste Nachtsicht.

• Vorteile: Günstiger im Einstieg, extrem vielseitig einsetzbar, leicht und kompakt.

• Nachteile: Keine räumliche Tiefenwahrnehmung, das Gehirn muss zwei völlig unterschiedliche Bilder verarbeiten, was anstrengend sein kann.

Binokular (Zweiäugig)

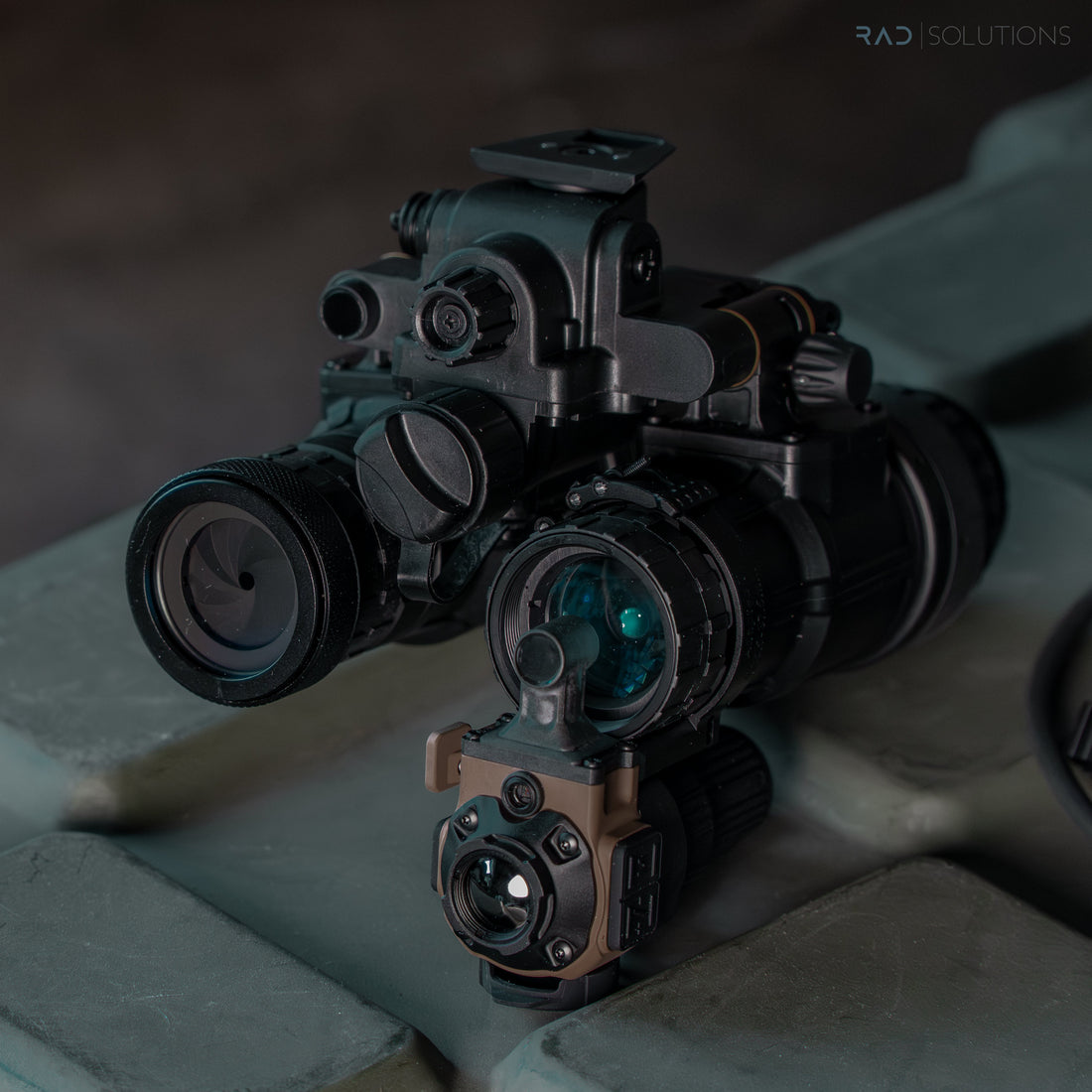

Ein echtes Binokular wie das DTNVS oder BNVD besitzt zwei separate Röhren und zwei Linsensysteme für jedes Auge eines.

• Vorteile: Echtes räumliches Sehen, deutlich höhere Bewegungsgeschwindigkeit im Gelände möglich, entspannter für die Augen bei langen Einsätzen durch Stereosehen.

• Nachteile: Sehr teuer, da zwei Röhren benötigt werden, und schwerer als ein Monokular.

Schritt 2: Die Gerätegeneration

Die Generation beschreibt den technologischen Stand der verbauten Bildverstärkerröhre.

Schritt 3: Das Datenblatt entschlüsseln

Jedes hochwertige analoge Nachtsichtgerät besitzt eine individuelle Bildverstärkerröhre, zu der ein Datenblatt mit exakten Messwerten existiert. Lass dir dieses Blatt beim Kauf unbedingt zeigen!

1. SNR (Signal to Noise Ratio)

Das Signalrauschverhältnis ist der wichtigste Einzelwert für die Leistung bei extrem schlechtem Licht. Er beschreibt das Verhältnis zwischen dem nutzbaren Bildsignal und dem elektronischen Rauschen.

• In der Praxis: Je weniger Licht vorhanden ist, desto mehr fängt das Bild an zu grieseln. Ein hohes SNR bedeutet, dass das Bild auch in dunklen Nächten extrem klar, ruhig und detailreich bleibt.
• Richtwerte: Ein Wert unter 20 ist veraltet. Gute moderne Röhren der Gen 2+ erreichen Werte von 24 bis 28. Röhren der Gen 3 liefern Werte von 30 bis über 35.

2. Resolution (Auflösung)

Die Auflösung gibt an, wie viele Linienpaare pro Millimeter das Auge durch die Röhre noch als getrennt voneinander erkennen kann.

• Richtwerte: Standardauflösungen liegen meist bei 64 lp/mm. Spitzenröhren erreichen 72 lp/mm oder sogar 81 lp/mm.

3. FOM (Figure of Merit)

Der FOM Wert errechnet sich durch die Multiplikation von Auflösung und Signalrauschverhältnis: $FOM=\text{SNR}\times \text{Resolution}$ Er dient als schnelle Orientierung für die Leistungsklasse.

• Richtwerte: Ein Wert von 1400 bis 1600 bietet eine solide Leistung. Werte von 1800 bis 2200 gelten als Oberklassenniveau. Alles darüber ist militärisches Spitzenniveau.

4. Halo (Lichthofeffekt)

Wenn du im Dunkeln auf eine punktuelle Lichtquelle blickst, entsteht um diese Quelle ein heller Ring, das sogenannte Halo.

• Richtwerte: Ein Wert von 0.7 mm bis 1.0 mm ist der Standard. Werte unter 0.7 mm sind hervorragend und minimieren die Blendwirkung im städtischen Einsatz spürbar.

5. EBI (Equivalent Background Illumination)

Das EBI misst das Licht, das die Röhre von selbst erzeugt. Wenn das eintreffende Restlicht schwächer ist als das EBI, wird das Bild vom Rauschen verschluckt.

• Richtwerte: Der Wert sollte idealerweise unter 2.5 liegen. Spitzenwerte für den Einsatz in tiefster Dunkelheit liegen bei unter 1.0.

6. Spots und Zonen

Keine Röhre ist perfekt. Bei der Produktion entstehen oft mikroskopische schwarze Punkte. Das Sichtfeld wird in drei Zonen eingeteilt:

• Zone 1 (Zentrum): Hier schaust du am meisten hin. In dieser Zone sollten absolut keine grossen Spots vorhanden sein.
• Zone 2 (Mittlerer Ring): Kleine Spots sind hier tolerierbar, sollten aber nicht ablenken.
• Zone 3 (Äusserer Rand): Hier sind Spots völlig normal und stören im Einsatz kaum.

Schritt 4: Optik und Gehäuse

Eine Röhre mit Topwerten ist nutzlos, wenn das Gehäuse oder das Glas davor minderwertig ist.

Linsenqualität

Das Glas entscheidet, wie viel Licht überhaupt bis zur Röhre durchdringt. Achte auf militärisch spezifizierte Optiken. Billige kommerzielle Linsen schlucken Licht, erzeugen optische Verzerrungen und ruinieren die Leistung einer teuren Röhre.

Sichtfeld

Das Standardsichtfeld für Nachtsichtgeräte liegt bei 40 Grad. Es gibt mittlerweile spezielle Linsen, die ein Sichtfeld von 50 Grad bieten. Das steigert die periphere Wahrnehmung enorm, erzeugt aber am Rand oft leichte Unschärfen.

Schutzfunktionen und Steuerungsfunktionen

• Autogating: Schützt die Röhre vor plötzlichem hellem Licht, indem sie die Röhre in Millisekunden tausendfach ein und ausschaltet. Dies verhindert das Ausbrennen der Röhre.
• Stickstofffüllung: Achte darauf, dass das Gehäuse professionell mit Stickstoff gefüllt wurde. Das verhindert, dass die Linsen bei schnellen Temperaturwechseln von innen beschlagen.
• Stromversorgung: Nutzt das Gerät herkömmliche AA Batterien oder CR123A Zellen? Manche Binokulare besitzen einen Anschluss für ein externes Batteriepack am Hinterkopf, welches gleichzeitig als Gegengewicht dient.

Schritt 5: Die Glaubensfrage zu den Phosphorfarben

Die Phosphorschicht auf dem Leuchtschirm bestimmt die Bildfarbe. Es gibt grünen Phosphor und weissen Phosphor.

• Wichtig zu wissen: Die Farbe ist kein Qualitätsmerkmal. Eine grüne Röhre mit hervorragenden SNR Werten schlägt eine minderwertige weisse Röhre jederzeit.
• Es gibt keine statistische Evidenz, die beweist, dass eine Farbe faktisch überlegen ist. Weisser Phosphor wirkt oft natürlicher wie ein Schwarzweissfoto und das Auge ermüdet weniger schnell. Grüner Phosphor wird oft als kontrastreicher im tiefen Wald empfunden. Wähle rein nach deiner persönlichen Präferenz.

Schritt 6: Zubehör und Montage

Ein Nachtsichtgerät entfaltet sein volles Potenzial erst durch die richtige Halterung.

• Der Helm: Ein stabiler taktischer Helm mit einer robusten Frontplatte.
• Die Helmhalterung: Das mechanische Gelenk zum Hochklappen und Herunterklappen. Setze hier z.B. auf wackelfreie Systeme wie die UDAPT F25 NVG Mount, die ein einstellbares Dovetail Spannsystem nutzt und jegliches Spiel eliminiert.
• Der J-Arm: Verbindet ein Monokular mit der Helmhalterung.
• Gegengewichte: Unverzichtbar am Hinterkopf, um die Nackenmuskulatur zu entlasten, wenn das Gerät vorne montiert ist.

Fazit

Der Kauf eines Nachtsichtgeräts sollte niemals übereilt werden. Lass dir vom Händler immer das exakte Datenblatt der verbauten Röhre zeigen und prüfe die Werte für SNR, EBI sowie die Zonenverteilung der Spots. Wenn die Optik und das Gehäuse stimmen, steht deinen erfolgreichen Einsätzen in der Dunkelheit nichts mehr im Weg.
